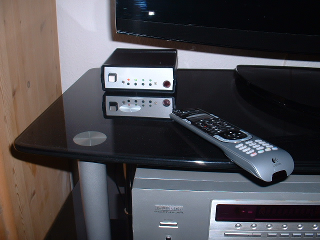

Die IR-Box schaltet 3 Steckdosen über eine Multi-Fernbedienung, wie sie ab
und zu bei verschiedenen Discountern billig zu erwerben sind, oder aber mit einer Logitec (ich habe die
Harmony 525) mit der die IR-Box besonders gut Harmoniert. Die Relais lassen sich auch über die 3 Digitaster
direkt an der Box schalten. Ich habe die Box Hauptsächlich gebaut um meine TV und Hifi Geräte komplett
auszuschalten. Bei meinem neuen LCD-TV ist noch nicht einmal mehr ein Ein/Aus-Schalter vorhanden.
Selbstverständlich lassen sich auch Lampen usw. schalten.
Das ist gerade bei Lampen, aber auch bei anderen elektronischen Geräten praktisch, bei denen die Kabel
recht versteckt liegen und schwer zu erreichen sind. Und wer sich scheut, die Technik zu nutzen, um nicht als
faul zu gelten, dem soll gesagt sein: Wenn verschiedene UMTS Tarife es heute möglich machen, auf der
ganzen Welt
stets mobil zu sein, warum sollte man nicht auch ein gewisses Maß an Mobilität im eigenen
Wohnzimmer haben?
Warum keine Funksteckdose ?
Die habe ich schon, ABER, ich habe mir im Baumarkt ein 3er Set Funksteckdosen + FB geholt und an mein Energiemessgerät angeschlossen. Dieses zeigt mir 4 Watt an (Steckdose leer !). Das mag evtl. daran liegen das ich das billigste Set genommen habe und das mein Messgerät im untersten Bereich nicht sehr genau misst.
Jedenfalls wenn ich nachrechne sind das:
24 (Std.) x 365 (Tage) * 3 (Steckdosen) *4 (Watt) /1000 (wg. Kilowatt) * 0,20 Euro = 21 Euro im Jahr!
Wie gesagt Ausgeschaltet.
Ein Weiterer Grund ist der Luxus nur eine Fernbedienung zu benutzen die alle meine Geräte steuert, und natürlich reines Interesse an der Schaltung und deren Programmierung.
Eine Besonderheit ist, dass man die IR-Box über die Fernbedienung ausschalten kann, die IR-Box und meine Anlage sind dann komplett Stromlos.
Das hat dann auch gleichzeitig den Nachteil, dass man die IR-Box an dem Ein-Taster wieder Einschalten muss. Da dies jedoch (im Normalfall) nur einmal am Tag ist, lässt sich diese Unbequemlichkeit durchaus verschmerzen.

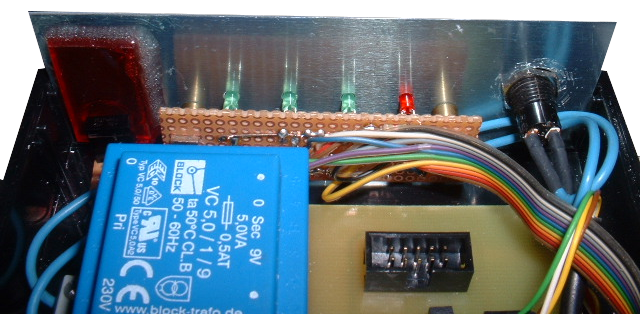

Die Taster und Leds auf einer Lochrasterplatine montiert (Foto links). Die
Relais der 3 Kanäle sind außerhalb der IR-Box in einer Steckerleiste Verbaut. Für meine 3 Kanäle habe ich
Aufputzsteckdosen (je 2 pro Kanal) aus dem Baumarkt auf ein 1 cm starkes Multiplexbrettchen montiert. Die 3
Relais befinden sich in einem Aufputzgehäuse und sind mit einem DIN Stecker/Buchse mit der IR-Box verbunden,
ich weiss das es dafür bessere Lösungen gibt, aber die hatte ich noch da und für meine Zwecke reicht das

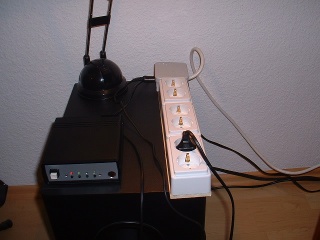

(vorerst). Die Steckerleiste findet vorerst unsichtbar hinter meinem TV-Rack Platz . Bei der nächsten
Renovierung habe ich vor die Steckdosen Unterputz zu Installieren.
Hier eine Warnung!
Teile der IR-Box und die Komplette Steckerleiste führen Lebensgefährliche 230V Wechselspannung. Wer nicht
weiss was er da macht, Finger weg von dieser Schaltung.
Ich gehe bewusst nicht weiter auf die Steckerleiste ein und werde auch keine Auskunft im Forum oder Email zu diesem Thema geben.

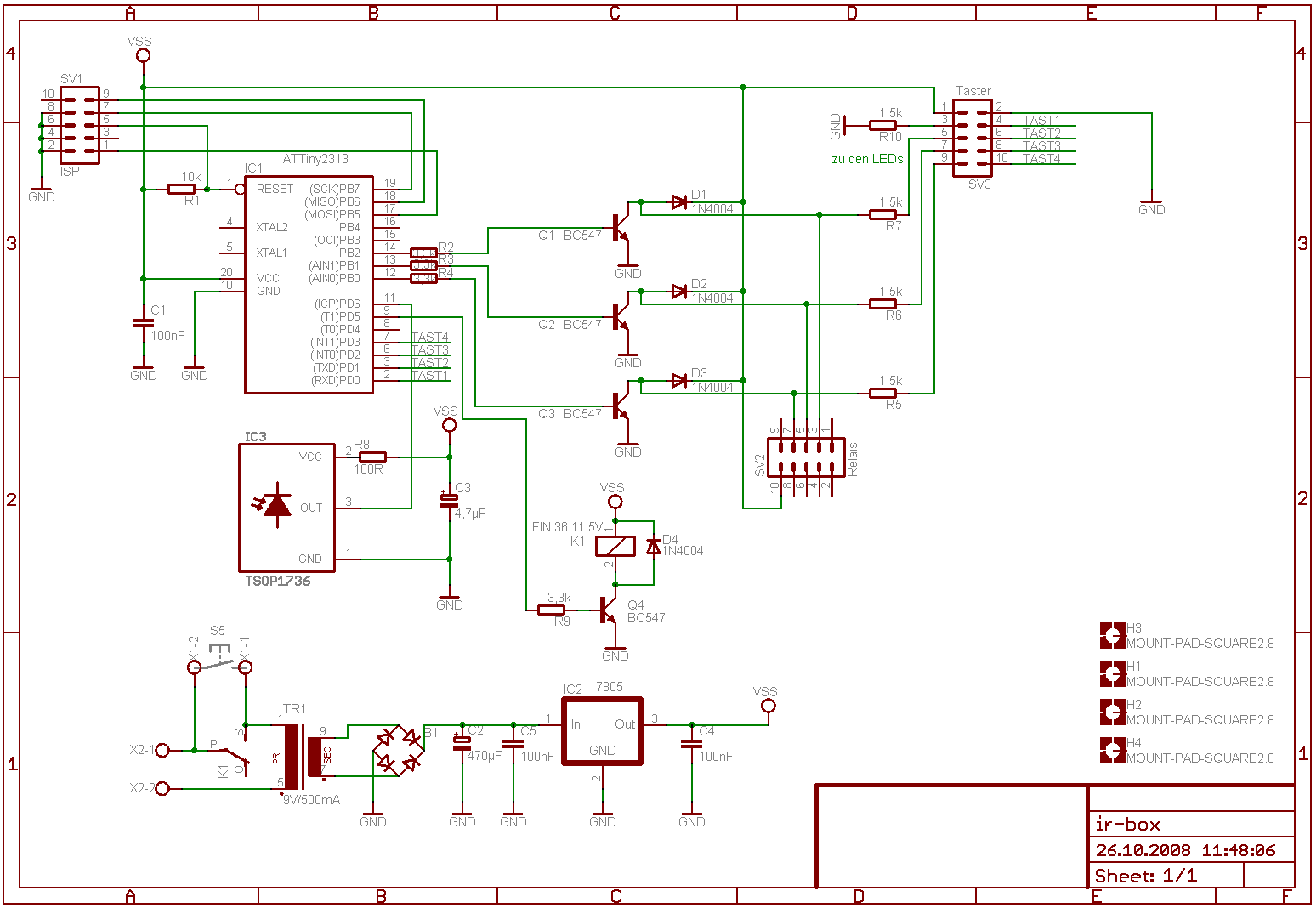

Die Schaltung der IR-Box.
Wie man sieht, macht wieder einmal
ein Tiny 2313 die Arbeit. Dieser braucht diesmal keinen Quarz, der interne 8MHz RC-Oszilator muss bei den
Fusebits eingeschaltet werden. Bei einem neuen Tiny ist das zwar schon der Fall, jedoch muss der Vorteiler
durch 8 noch deaktiviert werden damit der AVR mit 8 MHz läuft. Stellt man die Brown Out Fuses noch zusätzlich
auf 4,3V ein, erhält man noch zusätzlich eine Art Sicherung, die die IR-Box bei einem Kurzschluss abschaltet.
An X1 wird das Netzkabel angeschlossen und über den Relaiskontakt K1 mit dem Trafo verbunden. Drückt man den
Taster S5 (muss ein 230 V Typ sein) kurz wird die Schaltung mit Strom versorgt und der AVR Schaltet das
Relais K1. Beim loslassen von S5 wird die Schaltung also weiterhin über K1 mit Strom versorgt.
Als IR-Sensor habe ich den TSOP1736 im Einsatz, es kann aber auch der 1737/38
oder der SFH5110-36 (Achtung anderes Pinout) verwendet werden. Dieser Empfängt das IR-Signal der
Fernbedienung und gibt es ohne die aufmodulierten 38 KHz-Signale an den Tiny weiter. Ich nutze den
altbewährten RC5 Code und zum decodieren die AVR410 Routine, die Atmel zur Verfügung stellt. Die Relais
können auch über die Digitaster an PD0..2 geschaltet werden an PD3 ist der Ausschalter. Für die Taster werden
keine Pullup-Widerstände benötigt, da in der Software die internen Pullups aktiviert werden. Da noch einige
IO Leitungen frei sind, ist hier noch einiges möglich. Es lassen sich z.B. leicht noch mehrere Kanäle
hinzufügen. Deshalb werde ich bei dieser Version auch keine Komplette Sückliste erstellen. Da ich einige
Teile aus der Bastelkiste benutzt habe gefällt mir auch noch nicht alles zu 100%. Speziell bei dem der 230V
Taster bin ich noch am suchen. Außerdem hatte ich beim Basteln noch einige Ideen die ich vielleicht noch
irgendwann umsetzen möchte.
Da währen z.B. ein Sleep-Timer mit 7Sement Anzeige oder 1-2 Dimmer für Lampen.
Layout

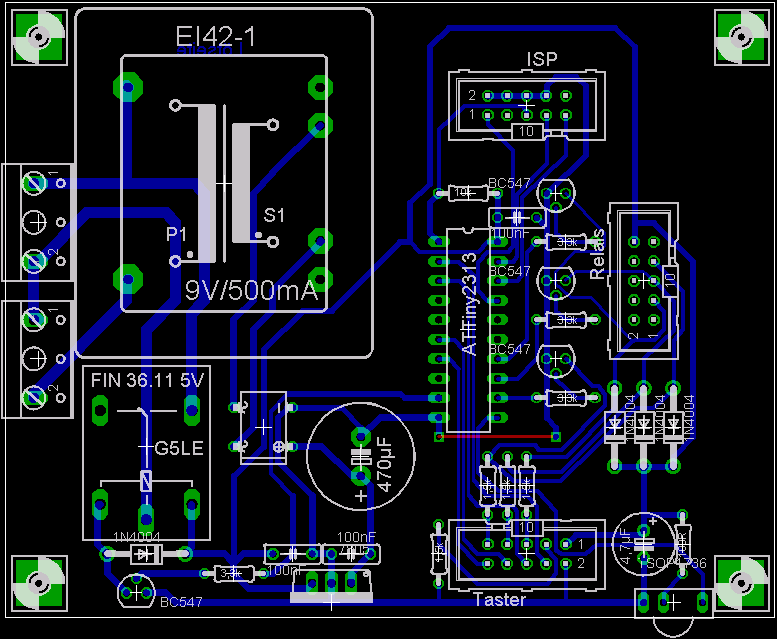

Der Platine sieht man wohl an, das diese ein erster Entwurf ist. Es ist noch jede Menge Platz vorhanden. Ich hatte die Größe der Platine dem Gehäuse "Teko 011" (Reichelt) angepasst obwohl dieses noch nicht geliefert war. Im Nachhinein stellte ich fest, das die Maße in der PDF nicht mit dem Gehäuse übereinstimmen und somit die Befestigungslöcher der Platine nicht zum Teko11 passen. An SV3 werden die Taster und die entsprechenden LEDs angeschlossen. Für die LEDs habe ich Low-Current (3mm,2mA) benutzt, deshalb auch die recht hohen 1,5k Widerstände. Für die Anoden der LEDs, liegt an Pin1 von SV3 +5V. Die Kathoden kommen an Pin 3 (Power), 5,7 und 9. Die Taster kommen an Pin 4,6,8 und 10. Alle gegen GND (Pin2). An SV2 kommen die 5V Relais in meinem Fall Finder-Subminiaturrelais, 1x UM, 250V/10A ein solches befindet sich auch auf der Platine. Die Spule aller Relais werden an +5V (Pin10) verbunden. Das andere Ende der Relaisspule kommt an Pin 3,5 und 7 von SV2. Da ich bisher noch keine Störungen bemerkt habe, habe ich an den Schaltkontakten der Relais noch keine ?Snubber? oder VDRs eingebaut. Wie es auf Dauer mit dem Kontaktverschleiss aussieht wird sich wohl erst mit der Zeit herausstellen.
Bei Problemen dieser Art jedenfalls hier mehr dazu. http://de.wikipedia.org/wiki/Snubber
SV1 ist der ISP Anschluss des ATTiny2313. Um diesen in der Schaltung zu programmieren muss X2 gebrückt werden oder für die Dauer der Programmierung der Eintaster gedrückt werden. Ich selbst habe den Tiny auf einem STK500 Board programmiert und auch gleich ausgetestet. Die Firmware ist in Assembler programmiert und lässt sich im Studio (ich hab noch die V4.13) Assemblieren. Ich habe mich bemüht alles ausreichend zu Dokumentieren sodass man die IR-Box leicht den eigenen Anforderungen anpassen kann.
Bedienung der IR-Box
Kurz nach dem Einschalten der IR-Box wird Relais1 (mein Fernseher
) automatisch eingeschaltet, dies kann man ,wenn nicht Gewünscht, im Quelltext
ändern indem man einfach die 3 Betreffenden Befehle auskommentiert. Ist alles fertig aufgebaut Stellt man bei
der Universal-Fernbedienung einen (alten) Philips Fernseher ein und kann nun mit den Tasten 1-3 die
entsprechenden Relais ?Ein/Aus? schalten (Toggeln). Die Tasten 4-6 schalten die Relais ?Ein? und die Tasten
7-9 schalten die Relais ?Aus?. Ein langer Druck auf die Taste 0 Schaltet alle Relais nacheinander und dann
die IR-Box komplett aus. Ebenso kann man (mit einem kurzen druck) auf die Power Taste Die IR-Box ausschalten.
Selbstverständlich kann man im Quelltext auch die Geräteadresse ändern und anstatt eines Fernsehers
(Geräteadr.0) einen Videorecorder eingeben (5 oder 6).
Eine schöne Tabelle der Geräteadressen und Fernbedienungscodes hier.
Neben dem Fernseher werden heute meist auch ein Receiver benötigt, um die Fernsehprogramme empfangen zu können. Ein Kathrein UFS SAT-Receiver kann z. B. bietet dem Fernsehempfang auch HbbTV (das sind Zusatzinformationen aus dem Internet). Hier bin ich schon gespannt, welche Entwicklungen die nächsten Jahre mit sich bringen. Es wird wahrscheinlich eine stärkere Verknüpfung zwischen TV und WWW erfolgen, so dass man sogar Produkte aus einem Spielfilm direkt bestellen kann. Aber noch ist das Zukunftsmusik. Solange bastele ich weiter an meinen Projekten, wie zum Beispiel meiner Uhr.
Für Besitzer einer Logitec Harmony hier noch (meine) wichtigsten Einstellungen
Download
Wie man ein Programm in einen AVR bekommt, erfahrt ihr hier.
